Balanceadores Neumáticos

Los balanceadores neumáticos Ingersoll Rand, diseñados para manejar virtualmente todas sus necesidades de elevación, suspensión y posicionamiento de hasta 2000 lb (900 kg), se utilizan en todas las industrias de todo el mundo, gracias a su productividad, ergonomía y valor sobresalientes. Gracias a su diseño simple, casi no requiere mantenimiento, ofrece velocidades variables de hasta 200 ft/min (60 m/min), cubre la capacidad de 10 balanceadores de resorte diferentes, ofrece un ciclo de capacidad nominal de rendimiento continuo, funciona sin lubricante y consume sólo 1/8 ft3/m de aire por ciclo (50 veces menos que un elevador neumático). Los balanceadores neumáticos se encuentran disponibles en 5 capacidades estándar: 50 lb (22 kg), 150 lb (68 kg), 200 lb (90 kg), 350 lb (160 kg) y 500 lb (225 kg), con 3 opciones de control. Las unidades estándar pueden tener el cable enhebrado en poleas o enhebrado en tándem a fin de manipular tanto cargas simples como cargas variables de hasta 2000 lb (900 kg).
Los equilibradores Ingersoll Rand pueden venir en versión estándar con una de las siguientes cuatro opciones de control:
CONTROL ZA: Para la mayoría de las aplicaciones de ensamblaje de tipo “levantar y colocar” y de precisión. Se trata de la opción de control más común, y funciona como un elevador suspendido con control de elevación y descenso.
CONTROL B: Los equilibradores serie B vienen con un paquete de NO CONTROL, y se utilizan al integrarlos con dispositivos de manipulación que ya contengan controles.

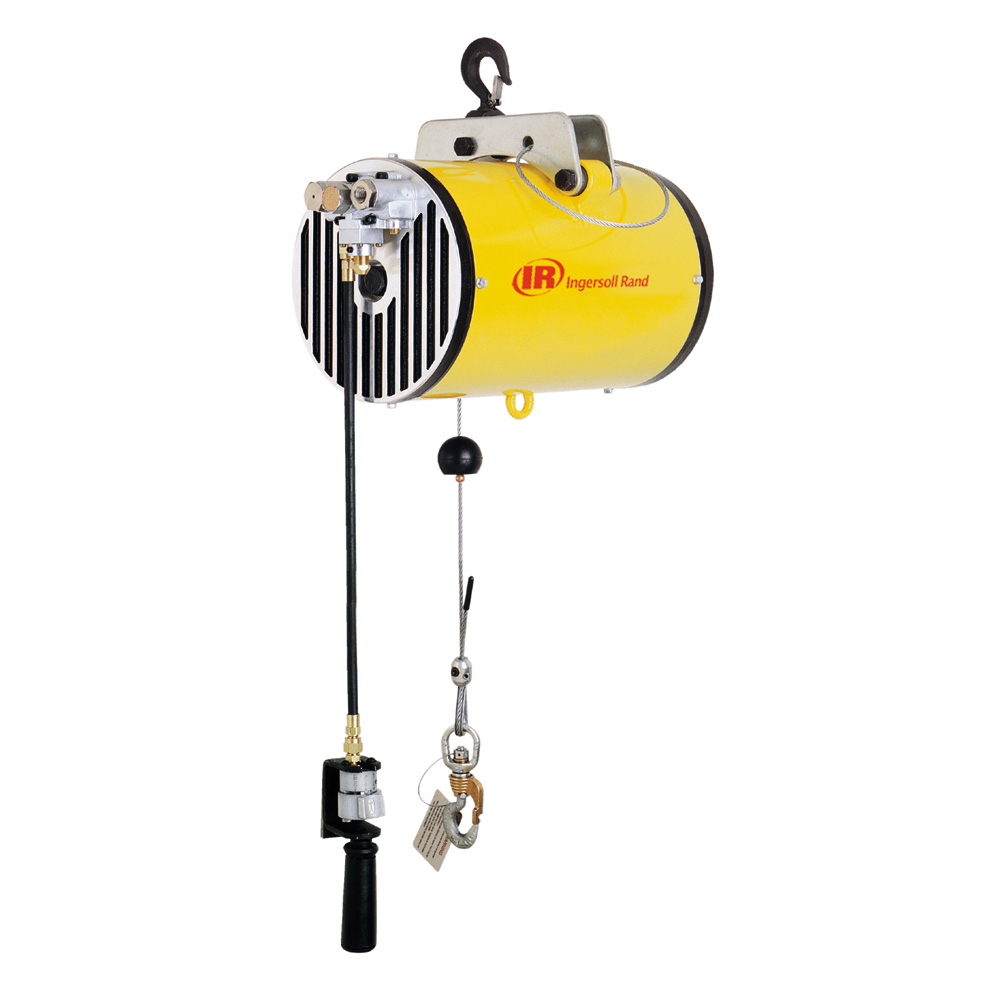

CONTROL BA: Para equilibrar un carga simple y constante. Es ideal para suspender herramientas, pistolas de soldadura o accesorios, cuando la carga no se debe quitar nunca.
CONTROL EA: Equilibramiento de carga para 3 tipos de carga: alta, baja y sin carga. Se utiliza principalmente con aplicaciones con carga y sin carga.

Balanceadores B Balanceadores BA

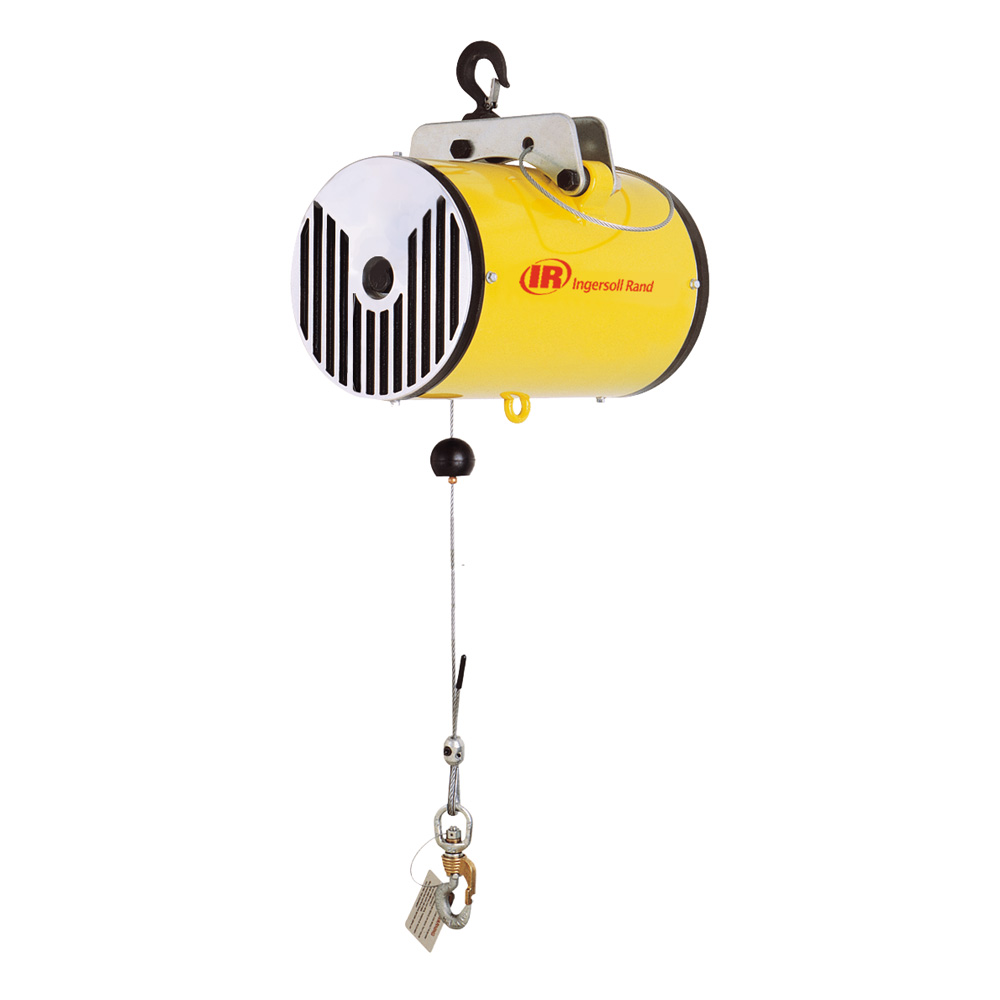

Los balanceadores Ingersoll Rand Serie B estándar vienen SIN CONTROLES, y están diseñados para integrarse con un efector final de brazo o un dispositivo de manipulación que incluya un paquete de control. Los balanceadores Ingersoll Rand serie BA no tienen controles de suspensión y se utilizan para suspensión de carga simple, a una altura fija o en casos en que se debe elevar, descender y posicionar o hacer «flotar» una carga manualmente con ambas manos. El operador casi no debe soportar el peso o la resistencia de las piezas al manipular la carga.
Model Capacity at 100 psi kg Vertical Travel mm Net weight kg Model Capacity at 100 psi kg Vertical Travel mm Net weight kg
BW015080 68 2032 23 BAW005060 22 1500 9
BW020120 90 3048 28 BAW015080 68 2032 23
BW020120S 90 3048 28 BAW020120 90 3048 28
BW032080S 147 2032 28 BAW020120S 90 3048 28
BW035080 158 2032 28 BAW032080S 147 2032 28
BW040060 181 1524 30 BAW035080 158 2032 28
BW040060S 181 1524 30 BAW040060 181 1524 30
BW040120 181 3048 56 BAW040060S 181 1524 30
BW040120S 181 3048 56 BAW040120 181 3048 56
BW050080 227 2032 50 BAW040120S 181 3048 56
BW050080S 227 2032 50 BAW050080 227 2032 50
BW065040S 294 1016 30 BAW050080S 227 2032 50
BW065080S 294 2032 56 BAW065040S 294 1016 30
BW070040 317 1016 30 BAW065080S 294 2032 56
BW070080 317 2032 56 BAW070040 317 1016 30
BW080060 360 1524 59 BAW070080 317 2032 56
BW080060S 360 1524 59 BAW080060 360 1524 59
BW100040 453 1016 52 BAW080060S 360 1524 59
BW100040S 453 1016 52 BAW100040 453 1016 52
BW100080 453 2032 100 BAW100040S 453 1016 52
BW100080S 453 2032 100 BAW100080 453 2032 100
BW130040S 589 1016 59 BAW100080S 453 2032 100
BW140040 620 1016 59 BAW130040S 589 1016 59
BW200040 900 1016 102 BAW140040 620 1016 59
BW200040S 900 1016 102 BAW200040 900 1016 102
BAW200040S 900 1016 102
Balanceadores EA Equilibradores ZA

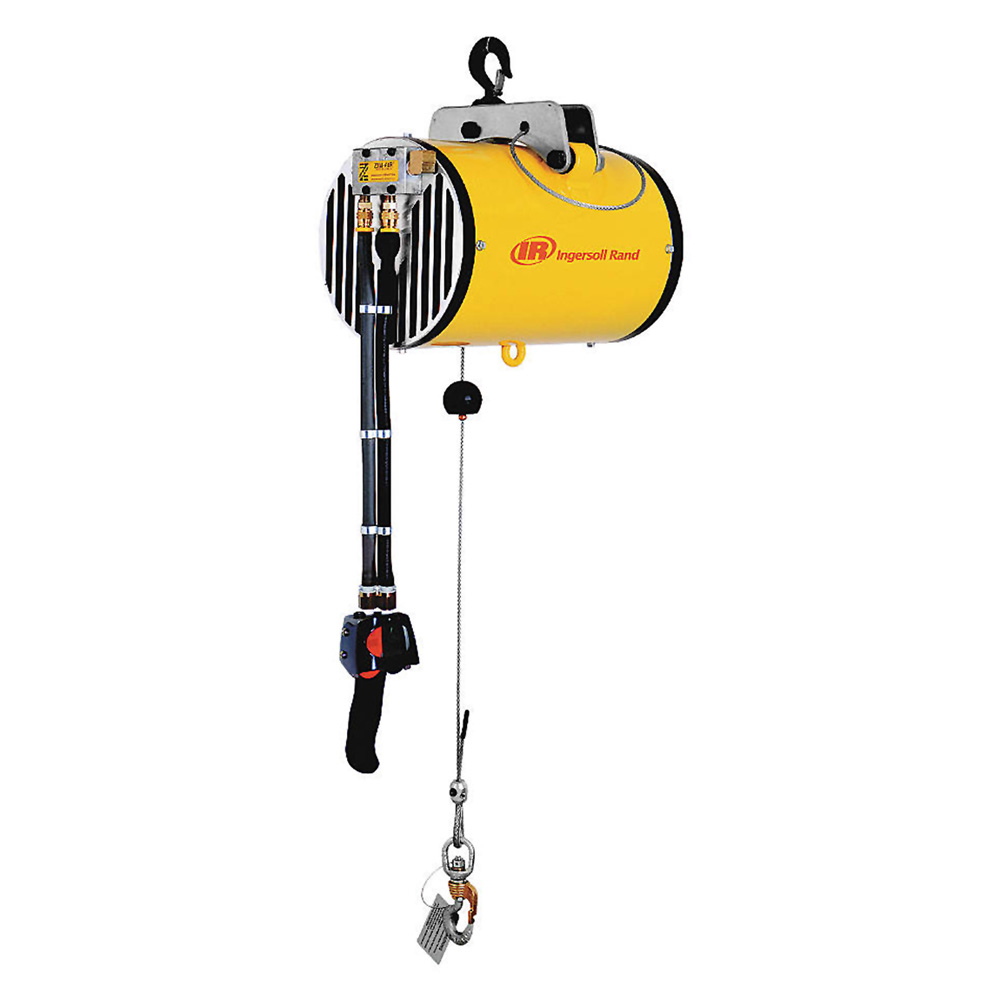

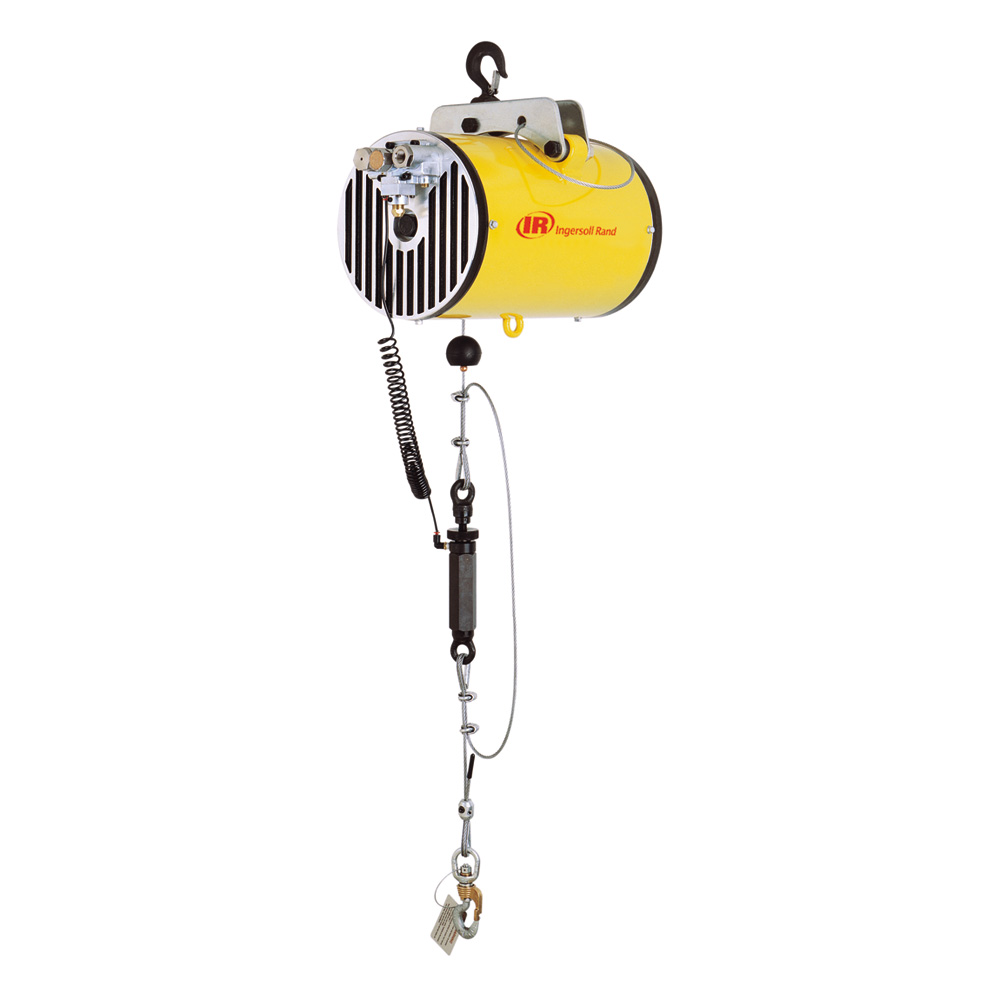

Los balanceadores Ingersoll Rand serie EA se utilizan para manipular cargas múltiples (hasta 3) dentro del rango de las 40 lb (18,1 kg), sin necesidad de ajustar los controles. El equilibrador Ingersoll Rand serie ZA es el más común, y está diseñado para manipular cargas variables con precisión y a alta velocidad. El movimiento ascendente/descendente se logra con el uso de un control. Una vez colocada la carga en su posición con el control de suspensión, la unidad automáticamente se ubica en modo «flotación», lo cual le brinda al operador hasta 18 in (457 mm) para ajustar la carga en forma manual hasta su posición definitiva.
Model Capacity at 100 psi kg Vertical Travel mm Net weight kg Model Capacity at 100 psi kg Vertical Travel mm Net weight kg
EAW015080 68 2032 23 ZAW015080 68 2032 23
EAW020120 90 3048 28 ZAW020120 90 3048 28
EAW020120S 90 3048 28 ZAW020120S 90 3048 28
EAW032080S 147 2032 28 ZAW032080S 147 2032 28
EAW035080 158 2032 28 ZAW035080 158 2032 28
EAW040060 181 1524 30 ZAW040060 181 1524 30
EAW040060S 181 1524 30 ZAW040060S 181 1524 30
EAW040120 181 3048 56 ZAW040120 181 3048 56
EAW040120S 181 3048 56 ZAW040120S 181 3048 56
EAW050080 227 2032 50 ZAW050080 227 2032 50
EAW050080S 227 2032 50 ZAW050080S 227 2032 50
EAW065040S 294 1016 30 ZAW065040S 294 1016 30
EAW065080S 294 2032 56 ZAW065080S 294 2032 56
EAW070040 317 1016 30 ZAW070040 317 1016 30
EAW070080 317 2032 56 ZAW070080 317 2032 56
EAW080060 360 1524 59 ZAW080060 360 1524 59
EAW080060S 360 1524 59 ZAW080060S 360 1524 59
EAW100040 453 1016 52 ZAW100040 453 1016 52
EAW100040S 453 1016 52 ZAW100040S 453 1016 52
EAW100080 453 2032 100 ZAW100080 453 2032 100
EAW100080S 453 2032 100 ZAW100080S 453 2032 100
EAW130040S 589 1016 59 ZAW130040S 589 1016 59
EAW140040 620 1016 59 ZAW140040 620 1016 59
EAW200040 900 1016 102 ZAW200040 900 1016 102
EAW200040S 900 1016 102 ZAW200040S 900 1016 102
